Jika anda memasang meter aliran magnetik, anda mungkin mendengar jurutera menekankan satu perkara: Pembumian. Ia bukan sekadar langkah berjaga-jaga keselamatan; ia adalah langkah paling kritikal untuk memastikan meter anda memberikan bacaan yang stabil dan tepat.
Kenapa MagAliranmeter Perlu Pembumian?
Meter aliran magnetikberfungsi dengan mengesan isyarat elektrik yang sangat kecil yang dihasilkan oleh cecair yang mengalir melalui medan magnet. Oleh kerana isyarat ini sangat lemah, ia mudah "ditenggelamkan" oleh bunyi elektrik dari persekitaran sekeliling.
Tanpa pembumian yang betul:
- Arus Sesat: Gangguan elektrik daripada pam, motor atau talian kuasa berdekatan boleh bocor ke dalam paip.
- Ketidakstabilan Isyarat: Bacaan aliran anda mungkin melompat-lompat atau menunjukkan ralat yang berterusan.
- Sifar-Titik Drift: Meter mungkin bergelut untuk mencari "sifar" yang stabil apabila tiada aliran.
Dengan membumikan meter, anda memastikan cecair dan penderia berada pada potensi elektrik yang sama. Ini mencipta "perisai" yang membolehkan penderia mengambil isyarat aliran sahaja dan mengabaikan bunyi sekeliling.
Cara Membumikan Flowmeter Anda dengan Betul
Kaedah yang anda gunakan bergantung sepenuhnya pada paip anda diperbuat daripada apa.
Pemasangan pada Paip Logam
Jika paip anda diperbuat daripada logam standard (tanpa lapisan dalaman), pembumian adalah mudah. Paip itu sendiri bertindak sebagai konduktor. Anda hanya sambungkan terminal tanah meter alir ke bebibir paip, dan kemudian sambungkan sistem itu ke tanah bumi yang boleh dipercayai.

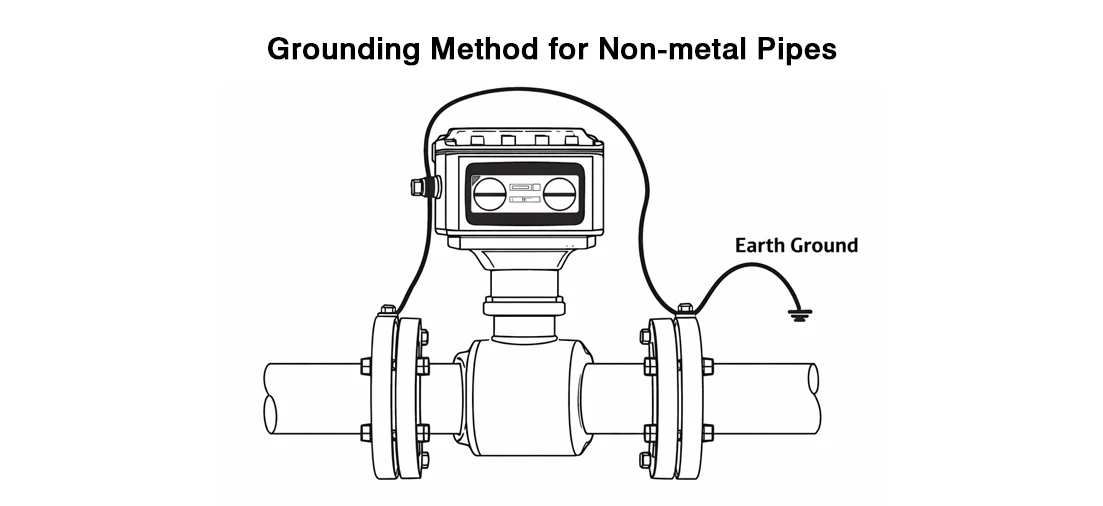

Pemasangan pada Paip Plastik atau Bergaris
Oleh kerana plastik (PVC, PE) atau paip bergaris (PTFE, Getah) tidak mengalirkan elektrik, ia tidak boleh memberikan rujukan tanah. Dalam kes ini, anda mempunyai tiga pilihan utama:

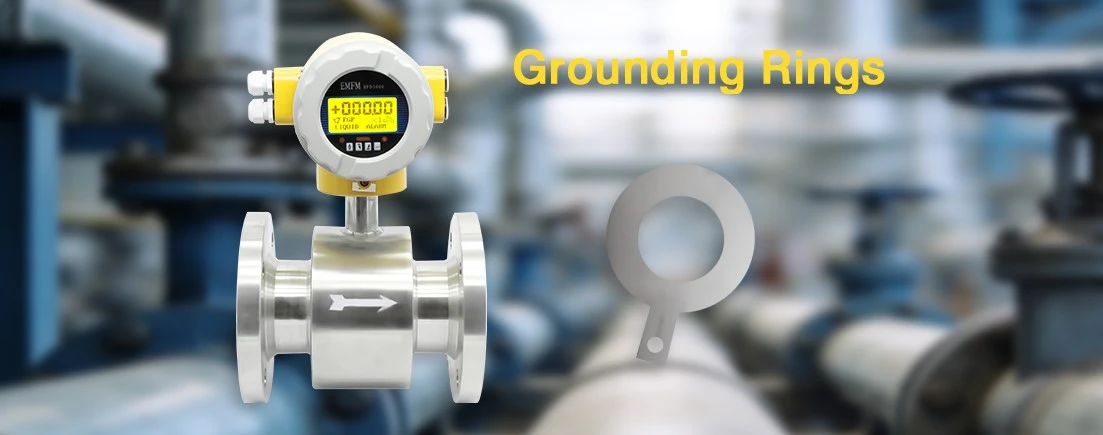

Cincin Pembumian: Ini adalah cakera logam nipis yang dipasang di antara meter alir dan bebibir paip. Mereka kekal dalam hubungan langsung dengan cecair, menyediakan titik rujukan yang stabil untuk isyarat. Kami biasanya menawarkan tiga jenis gelang pembumian utama: jenis biasa, jenis leher dan jenis pelindung. Kami menggunakan gelang pembumian biasa secara amnya, jenis pelindung dipasang pada bebibir untuk melindungi lapisan permukaan bebibir daripada kerosakan; untuk medium yang sangat kasar, cincin pembumian pelindung digunakan.
Elektrod Pembumian: Sesetengah penderia moden disertakan dengan-elektrod ketiga terbina dalam khusus untuk pembumian. Ini ialah pilihan-kos efektif, terutamanya untuk paip-diameter besar di mana gelang pembumian logam besar akan menjadi terlalu mahal.
Pembumian Maya: Sesetengah penukar lanjutan menggunakan teknologi "pebumian maya". Ini menggunakan litar dalaman yang bijak untuk mengasingkan isyarat, membolehkan meter berfungsi dengan tepat tanpa memerlukan gelang atau elektrod tambahan. Ini adalah cara terbaik untuk menjimatkan kos pemasangan.
3 Peraturan Emas untuk Persediaan Sempurna
Untuk memanfaatkan sepenuhnya peralatan anda, ingat petua ini:
Berdikari: Sentiasa tanahkan meter alir anda ke titik khususnya sendiri. Jangan sekali-kali "daisy-rantai" dengan jentera berat lain seperti motor atau pengimpal. Jika mesin tersebut membocorkan elektrik, ia akan bergerak terus ke dalam meter alir anda.
Perkara Lokasi: Jauhkan titik pembumian anda dari transformer elektrik besar atau peralatan-voltan tinggi yang mungkin.
Lindungi Lapisan: Semasa memasang meter anda, berhati-hati agar tidak merosakkan penderia dalaman atau lapisan. Gunakan gasket getah di antara bebibir untuk memastikan pengedap yang ketat dan mengelakkan kebocoran.
Pembumian ialah asas sistem pengukuran aliran yang boleh dipercayai sama ada anda menggunakan gelang, elektrod atau pembumian maya.
